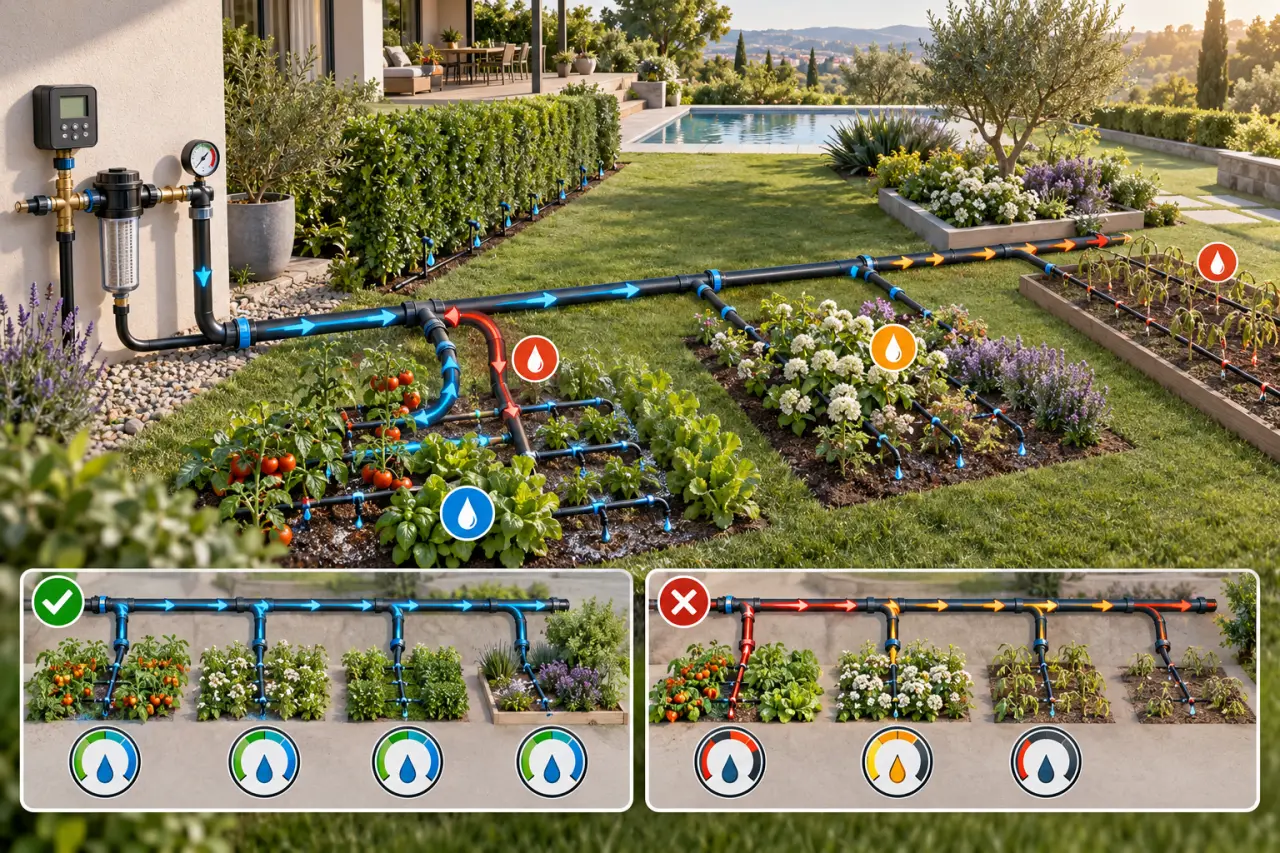

Schéma d’arrosage automatique goutte à goutte : le débit oublié qui peut déséquilibrer tout le réseau

Un schéma d’arrosage automatique goutte à goutte ne consiste pas simplement à relier un robinet aux plantations. Pour obtenir une distribution régulière, il faut dessiner les zones, compter les émetteurs, vérifier le débit disponible et prévoir une pression adaptée. Quelques calculs sur papier évitent les goutteurs faibles en bout de ligne, les raccords superflus et les achats inadaptés.

Commencer par un plan qui suit vraiment les cultures

Relevez les dimensions de votre potager, de vos massifs, de vos jardinières ou de votre balcon. Un croquis à l’échelle approximative suffit. Placez le robinet ou la cuve, dessinez les rangs de légumes, les pots et les arbustes, puis indiquez les passages où le tuyau principal pourra circuler sans gêner les déplacements.

Sur ce plan, créez des zones d’arrosage aux besoins similaires. Les tomates, les courgettes et les poivrons peuvent former une zone. Les aromatiques méditerranéennes, souvent moins gourmandes, en formeront une autre. Les jardinières exposées au soleil peuvent aussi être séparées du potager en pleine terre. Ce regroupement permet de programmer des durées cohérentes, sans surarroser certaines plantes pour répondre aux besoins des plus exigeantes.

Visualiser la tête de réseau avant les lignes d’arrosage

À la sortie du point d’eau, notez sur votre schéma l’ordre des équipements : programmateur, filtre, réducteur de pression, raccord de départ, puis tuyau principal. Le filtre retient les particules qui peuvent colmater les goutteurs, notamment avec une eau chargée en calcaire ou une eau de récupération. Le réducteur limite la pression reçue par les émetteurs.

Faites apparaître les dérivations en T, les coudes, les bouchons de fin de ligne et les vannes. Votre dessin devient ainsi une liste de matériel : longueur de tuyau, nombre de raccords, piquets de maintien et quantité de goutteurs. Prévoyez aussi un accès aux extrémités des lignes pour pouvoir les purger.

Choisir les goutteurs selon le relief et la plantation

Le goutteur doit se placer près de la zone d’absorption, mais pas contre la tige. Pour un plant isolé, installez-le à quelques centimètres du pied. Pour une haie ou un rang dense, une ligne de goutteurs intégrés assure souvent une répartition plus régulière. Ces lignes existent couramment avec des espacements de 20, 30 ou 50 cm.

Penser à la racine plutôt qu’au feuillage

Le goutte-à-goutte forme progressivement une zone humide autour des racines, là où la plante prélève l’eau. Dans un sol léger, l’eau descend rapidement et peut nécessiter des apports plus fractionnés. Dans une terre argileuse, elle s’étale davantage, mais s’infiltre plus lentement. Sur votre schéma, tenez donc compte de l’écartement des plants, de la texture du sol et de l’ombre portée. Deux goutteurs trop éloignés peuvent humidifier un espace vide, tandis qu’un seul émetteur mal placé peut laisser une motte sèche.

Les débits unitaires des goutteurs classiques se situent généralement entre 2 et 20 L/h. Pour une installation domestique, un débit moyen de 2 à 8 L/h permet un réglage progressif. Un débit élevé ne remplace pas une durée d’arrosage adaptée. Si le sol n’absorbe pas assez vite, l’eau peut ruisseler et se perdre.

Calculer le débit total avant d’acheter le kit

Le calcul de base est le suivant : débit total = nombre de goutteurs × débit d’un goutteur. Additionnez ensuite les éventuels micro-jets. Le résultat, exprimé en litres par heure, doit rester inférieur au débit réellement disponible au robinet.

Exemple : 10 goutteurs de 4 L/h demandent 40 L/h. Vingt goutteurs de 2 L/h demandent 40 L/h supplémentaires. Avec 10 micro-jets de 30 L/h, il faut ajouter 300 L/h. Le réseau réclame donc 380 L/h. Si le robinet ne fournit que 300 L/h, les derniers émetteurs recevront moins d’eau. Il faut alors réduire le nombre d’émetteurs utilisés en même temps ou diviser l’installation en plusieurs zones.

Mesurer le débit disponible simplement

Placez un seau gradué sous le robinet ouvert à fond et chronométrez son remplissage. Convertissez ensuite le volume obtenu en litres par heure. Effectuez ce test sans réseau raccordé. Le débit varie selon l’installation domestique et les usages simultanés. Gardez donc une marge au lieu de dimensionner le circuit à sa limite.

Pour déterminer une durée d’arrosage, partez du volume souhaité par plante ou par ligne, puis divisez-le par le débit installé. Dans un bac de balcon de 1 m sur 40 cm demandant 10 L d’eau par semaine, deux goutteurs de 20 L/h délivrent 40 L/h au total. Quinze minutes d’arrosage hebdomadaire correspondent donc à environ 10 L. Ajustez ensuite cette base selon la météo, le drainage et l’état réel du terreau.

Dimensionner pression et diamètre sans perdre d’eau

La pression recommandée pour le goutte-à-goutte se situe entre 1 et 2,5 bars, selon le matériel. Un robinet extérieur standard délivre souvent entre 2,5 et 3,5 bars. Un réducteur de pression est donc généralement nécessaire. L’objectif consiste à conserver au moins 1 bar au goutteur le plus éloigné, sans soumettre les raccords et les émetteurs à une pression excessive.

Avec une alimentation par cuve, la hauteur d’eau ne suffit pas toujours. La conversion est simple : 1 bar correspond à 10 mètres de colonne d’eau. Il faudrait donc environ 20 mètres de dénivelé pour atteindre 2 bars, une situation rare dans un jardin. Une pompe de surface est alors plus réaliste, avec un filtre adapté.

Au-delà de 50 mètres sur un même circuit, la perte de charge devient un risque concret. Augmentez le diamètre du tuyau principal ou créez plusieurs secteurs. Un tuyau de gros diamètre transporte davantage d’eau, mais cela ne vous oblige pas à utiliser des goutteurs à débit élevé.

Automatiser le schéma avec des secteurs indépendants

Pour une seule zone, un programmateur à piles placé en tête de réseau suffit à lancer les cycles automatiquement. Programmez de préférence l’arrosage tôt le matin, lorsque l’évaporation est limitée. Une durée de 15 à 20 minutes peut servir de point de départ en été. Elle doit toutefois être ajustée après observation du sol : vérifiez son humidité à quelques centimètres de profondeur après un cycle.

Si le débit nécessaire dépasse celui du robinet, si les cultures ont des besoins très différents ou si le terrain est vaste, adoptez la sectorisation. Un programmateur 24 V associé à des électrovannes ouvre les zones l’une après l’autre. Le même point d’eau peut ainsi alimenter successivement le potager, les massifs et les pots, sans provoquer de chute de pression.

Avant la programmation définitive, ouvrez chaque ligne et contrôlez visuellement tous les goutteurs. Réparez les fuites, purgez les extrémités et nettoyez régulièrement le filtre. Une fois l’installation en service, annotez le schéma avec les débits et les durées retenues. Il vous servira de repère pour modifier le réseau au fil des plantations.
